Configuration de SME Server avec la Freebox



 HOWTO : Configuration de SME Server avec la Freebox

Auteurs  Antoine (aka CeGe)
Contributeurs  N/a
Howto original  N/a
Versions supportées  Tous SME, Toutes Freebox
Licence  Creative Commons
Dernière MAJ  13 janvier 2007 (historique)
Freebox



Intro


Afin de simplifer la lecture, si vous lisez :

  • FBX il s'agira de la FreeBox

Ce guide s'applique aux versions de la FB où la fonctionnalitée routeur est désactivée (cas par défaut)

Quelques différences entre les versions de FBX qui apparaissent dans ce guide :

- le cordon d'alimentation secteur (qui est depuis la v3 un bloc secteur, car l'alimentation n'est plus intégrée dans la FBX)


Sommaire

1/ Raccordements
2/ Configuration du serveur SME
3/ Tests

La FreeBox est un relais DHCP. Cela signifie qu'elle transmet tel quel (au niveau IP) les requêtes DHCP émises par votre micro-ordinateur Ces requêtes sont traitées par les équipements de Free, les réponses à ces requêtes sont restituées telles quelles par votre Freebox à votre micro-ordinateur.

En d'autres termes, la FreeBox se comporte uniquement comme un pont Ethernet ("Bridge") et elle n'a pas d'existence pour votre micro-ordinateur au niveau IP. Votre micro-ordinateur se voit affecter directement une adresse IP sur le réseau de Free, même si la Freebox est interconnectée entre celui-ci et les équipements de Free.

La FreeBox n'est pas un routeur IP ("Gateway"), elle n’est donc pas en mesure de « partager » la connexion entre plusieurs postes, il faut pour cela intercaler un équipement dédié (routeur ou borne « Wi-Fi », l'un comme l'autre équipé de fonctions de traduction d'adresses, autrement appellée NAT) qui « distribuera » la connexion aux plusieurs postes.

Mauvais Schéma

Si vous avez une FB v3 (ou plus) je vous recommande de la laisser en mode par défaut (bridge) autrement dit de ne pas activer la fonction routeur. Par contre si vous voulez vous servir de la fonction wifi de la v3 (ou plus) vous serez obligés d'activer cette fonction routeur.

Dans le cas où vous activeriez ce mode routeur je vous recommande cette publication du modérateur du site Grenouille.com, de laisser le SME en mode passerelle afin que votre LAN soit sécurisé, de configurer votre FB sur l'adresse DMZ, et s'il y a des utilisateurs wifi : les connecter au LAN via un RVP... et il faudra donc adapter mon tutorial à votre sauce (je n'ai pas prévu de faire évoluer mon guide en ce sens... se serait le surcharger)

Donc je me répète : Désolé mais mon tutorial n'est pas adapté si votre FBX est en mode routeur et/ou wifi :(

Matériel requis :

Photo Freebox - Une freebox et tous ses accessoires fournis d'origine (ainsi que l'abonnement ADSL quivabien)
Photo Serveur - Un Serveur (je considère que la pré-installation de SME est faite, reportez-vous au site de Grand'Pa
Photo Switch - Un Hub ou un Switch
Photo PC - Votre PC Client (allez, au hasard : M$ Windoz XP)

Voici donc le schéma de principe:

Bon Schéma



1/ Raccordements :

-= Freebox V3 =-
Photo Freebox (dos)
1- Alimentation électrique
2- Connecteur d'extension (réservé à des usages futurs)
3- Connecteurs audio
4- Connecteur audio SP/DIF
5- Connecteur Péritel
6- Connecteurs téléphoniques
7- Connecteur USB
8- Connecteur Ethernet
9- Connecteur xDSL

-= Freebox V4 =-
Photo Freebox (dos)
1. Bloc externe d’alimentation électrique
2. Extension IDE SATA (réservé à des usages futurs)
3. Audio optique S/P-DIF
4. Péritel
5. Téléphonique
6. USB
7. Ethernet
8. xDSL

Pour pouvoir utiliser la Freebox, notamment en connexion Ethernet, vous devez disposer :

• D'un ou plusieurs filtre(s) ADSL, du cordon RJ11->RJ11 et du câble de raccordement secteur de la freebox
• D'une carte réseau déjà configurée correctement sur votre PC
• De câbles Ethernet droits, pourvus de connecteurs RJ45, sachant que la longueur d'un tel câble doit être de moins de 80/90m.

Si ces conditions sont vérifiées, vous pouvez maintenant raccorder votre Freebox à votre PC.

Prise ADSL 0. Assurez-vous d'avoir bien installé les filtres ADSL sur chacune des prises Téléphoniques du foyer Filtres ADSL
RJ11 Z-BLOCKER

1. Branchez une extrémité du câble RJ11 sur le filtre ADSL

Cable RJ11/RJ11

Prise xDSL sur la Freebox

1. Branchez l'autre extrémité du câble RJ11 au connecteur xDSL de la freebox

Remarque :
Votre Freebox vous permet de bénéficier de deux lignes téléphoniques distinctes (vous proposant ainsi de nombreuses fonctions ainsi que des tarifs avantageux pour tous vos appels téléphoniques, mais aussi pour vos correspondants). C'est pourquoi à l'arrière de votre Freebox vous constatez la présence de 2 prises dénommées "TELEPHONE", donc ne vous trompez pas, ces prises sont faites pour connecter un ou plusieurs combinés téléphoniques et non pas la prise téléphonique.

Prise alim Freebox
Prise secteur murale

2. Reliez également la freebox au réseau électrique

Pour les freebox v3, deux voyants verts s'illuminent en facade.

fbxv3_voyants

Pour les freebox v4, l'afficheur s'initialise, voir ce lien (en zone non dégroupée il clignote sur PPP)

Photo Freebox (dos) 1. Récepteur infrarouge (invisible)
2. Afficheur électroluminescent
Freebox : Cordons alim
NIC EXTERNE SME

3. Connectez l'un des connecteurs RJ45 du câble Ethernet à la carte réseau dédiée au réseau EXTERNE du serveur (SME)

Câble ETHERNET (RJ45-RJ45) droit (non-croisé)
NIC ETHERNET Freebox

4. Connectez l'autre connecteur RJ45 du câble Ethernet dans la prise marquée "ETHERNET" de votre Freebox.

Remarque :
Vous devriez avoir maintenant une diode (probablement de couleur verte) qui s'allume sur la carte réseau (dédiée au réseau EXTERNE) du serveur SME. Si ce n'est pas le cas, vérifiez les branchements, au pire essayez avec un autre câble Ethernet.

  5. Connectez un autre câble Ethernet entre la carte dédiée au réseau LOCAL et le Hub/Switch Câble ETHERNET (RJ45-RJ45) droit (non-croisé)


6. Raccordez avec un autre câble Ethernet le ou les clients au Hub/Switch

Câble ETHERNET (RJ45-RJ45) droit (non-croisé)

2/ Configuration du serveur SME :

- Connectez-vous sur la console en admin (je vous conseille de le faire en local), vous devriez avoir l'écran suivant :

Acceuil de la console SME Server

- Choisissez l'option 2 (Configurez ce serveur) et à l'écran suivant confirmez par "OUI". (capture)
- Renseignez votre nom de domaine, ex : home.net (capture)
- Renseignez le nom que portera votre serveur, ex : pinguin (capture)
- Choisissez sur quelle interface est le réseau LOCAL (celle auquelle le Hub/Switch est connecté), ex : D-Link (capture)

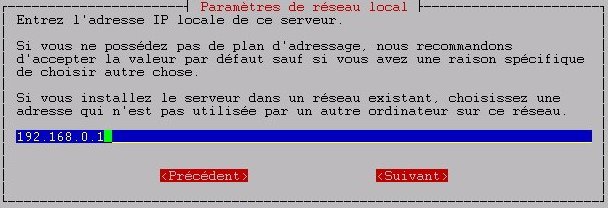

- Renseignez l'adresse IP que portera votre Serveur sur le réseau LOCAL, ex : 192.168.0.1 (capture)
- Définissez le masque de sous-réseau, typiquement : 255.255.255.0 (capture)
- Sélectionnez le mode de fonctionnement n° 1 : Serveur et Passerelle (capture)
- Sélectionnez le mode 1 : Serveur et Passerelle - Ligne dédiée (capture)
- Choisissez maintenant l'interface pour le reseau EXTERNE, ex : SMC (capture)
- Configurez l'interface pour utiliser l'option 2 : Util DHCP (envoyer adresse ethernet comme ID client) (capture)
- Sélectionnez le service de DNS dynamique, pour l'exemple sélectionons l'option 1 : Ne pas utiliser de service DNS dynamique (capture)
- Activez le service DHCP sur l'interface du réseau LOCAL : Actif (capture)
- Sélectionnez la plage DHCP, ex : entre 192.168.0.65 (capture1) et 192.168.0.100 (capture2)
- Laissez le champ DNS vide (capture)
- NE pas selectionner de serveur mandataire : Non Fonctionnement normal (capture)
- Enfin, appliquez les changements en validant OUI (capture)

Pour un meilleur confort au niveau lisibilité et chargement je n'ai pas intégré les captures, pour avoir la partie B avec toutes les captures : ici


3/ Tests : (Vérification du fonctionnement de votre accès à Internet)

a. Côté serveur :

Le moyen le plus simple de vérifier que votre connexion Internet fonctionne est de faire un ping sur un site web, par exemple sur www.free.fr

root@pinguin:~# ping www.free.fr
PING www.free.fr (213.228.0.42): 56 data bytes
64 bytes from 213.228.0.42: icmp_seq=0 ttl=252 time=1.5 ms
64 bytes from 213.228.0.42: icmp_seq=1 ttl=252 time=1.1 ms
64 bytes from 213.228.0.42: icmp_seq=2 ttl=252 time=1.1 ms
64 bytes from 213.228.0.42: icmp_seq=3 ttl=252 time=1.1 ms
64 bytes from 213.228.0.42: icmp_seq=4 ttl=252 time=1.1 ms
--- www.free.fr ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.1/0.3/1.5 ms

Dans le cas contraire, une erreur de configuration a certainement dû avoir lieu : en premier lieu, commencez par vérifier que vous avez bien branché votre Freebox à votre Serveur sur les bons ports, vérifiez bien l’enfoncement du câble Ethernet (en principe, un petit « clic » indique que le câble est bien enfoncé). Vérifiez bien si la Freebox est sous tension, et que les deux diodes sont de couleur verte. Si tel est le cas, reprenez alors toutes les étapes précédentes une à une.

b. Côté client :

Le moyen le plus simple de vérifier que votre connexion Internet fonctionne est tout simplement de lancer votre navigateur Internet (Internet Explorer, Netscape, Mozilla…) pour aller consulter un site web, par exemple le portail de Free accessible sur www.free.fr.
Si la fenêtre s’affiche, votre connexion Internet est prête et vous pouvez maintenant l'utiliser.

Historique

Date Changes
070113 Mise en page, mise à jour des liens
060716 Mise à jour des connectiques freebox v4 (photos dos et facade)
0602xx Relookage
060312 Ajout du lien pour l'état de l'afficheur freebox v4

Road Map

Extension du howto en présentant une solution 'VPN over wifi'

Liens

- forum grenouille ou article freenews : Gestion des fonctions routeur/wifi de la freebox v3 (et v4)
- Site Officiel free : Activation de la fonction routeur de la FreeBox
- Grand'Pa : Installation de SME-Server
- Aide-Adsl : Guide sur les différentes 'box' des FAI Francais
- forum degroupnews : Les états de l'afficheur de la Freebox V4
